贝塔斯扩声系统入驻国内首个标准英式足球场

发布时间:2011-08-03

日前,由三基音响企业——北京声海音响工程有限公司承建的天津团泊体育场扩声系统工程正式峻工。建成后的团泊体育场将承担2012年大运会和2013年东亚运动会中的足球比赛,并将作为松江足球队征战全国联赛的主场。

【场馆概况】:
团泊体育场建于天津团泊新城西区,是一座用于举办全国性和单项国际比赛的甲级体育建筑。是中国目前更现代的专业足球场,是国内首个完全按照英式标准建设的下沉式足球场。
团泊体育场由意大利著名设计师马西莫·罗伊(Massimo Roj)、安德烈德 ·拉瓦莱 (andrea Dallavalle)和马西莫 · 巴纳斯科(Massimo Bagnasco)联袂整体设计。项目总占地16.31公顷,建筑面积5.7万平方米,可用地面积12.8万平方米。场地低于室外地面3.8米,高约27米。是天津市继泰达足球场后又一个3万人的大型专业体育场。


整个体育场为四层建筑,首层由外圈的对外商业和内圈的对内赛事服务性房间组成,其余为观众看台,并设置有VIP包房。 共设置固定坐位22320个临时坐席8000个。

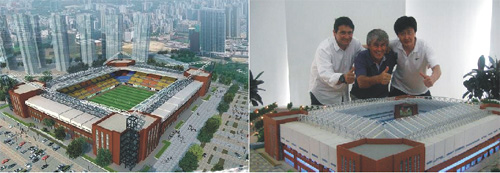

曾经担任国足总教练的米卢先生在松江足球俱乐部领导的陪同下参观了团泊体育场。米卢兴奋的评价道:“这是一座非常专业的足球场,松江队在这样的现代化场地中踢球必将取得更好的成绩。松江队是一个力求打造百年的足球俱乐部,我相信松江会越来越好!松江的目标不应该只是保级,它一定可以走的更远。”
团泊体育场的整体布局可谓是清晰简明,将不同的现场群体清楚地区分开,并且设计了相对应的警卫区域。球迷、贵宾、球员、裁判员和比赛官员都有其各自所属的活动范围。主队和客队也分别拥有各自的休息室、更衣间、淋浴室以及按摩室。球员、教练、裁判可以通过单独的安全通道进入和退出球场。如果球场发生紧急情况,球场设有两个应急通道,可以快速的进行各自分流、疏散。
  球场公共通道采用自然流通空气,球场工作人员办公区、新闻媒体区,包括记者休息室和新闻发布厅,都装有冷热空调设备。团泊体育场照明采用了四塔布置方式,设置练习、比赛、电视转播三级照度控制。
球场装有火灾自动报警系统,消防控制中心就设在建筑首层。中心内设置集中报警控制器及联动控制设备与音响与疏散广播系统相连接。在所有功能功及公共通道均设有感烟探测器。消防控制中心在接到报警信号并确认火警后,立即联动控制:开启消防泵;关闭火警区域防火阀;切断非消防电源;播出消防事故广播等。


【场馆特色】:
  在团泊体育场看台零距离的接触是更大特点。在团泊体育场,更近的观众看台距离球场仅有8米左右。看台与球场之间并未像泰达球场那样设置安全沟壕,而只有窄窄的一条排水水渠。球员进球后,像英超赛场那样,与球迷零距离接触的画面将不再只停留在电视画面上。
比赛结束后,观众可以快速的得到疏散,这也是下沉式球场的一大优势。足球主题商店将设于首层与二层之间的观众必经之处,发挥了便于观众购买俱乐部纪念品的商业作用。

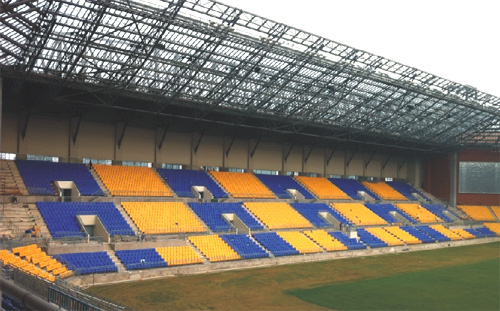

看台的大多数观众席位都设在屋顶覆盖下的范围,为每个观众现场观看比赛提供了更佳视野。体育场还设有两块视频记分板,从球场的任何一个角度都可以看见记分板的比分情况,以及现场慢镜头的回放过程。
此外,VIP成员将享有专用的独立出入口和包厢,包厢内部设有餐厅和洗手间,以及用于收看现场直播的电视。房间内将采取冬夏两季恒温系统,使得包厢不仅仅只是贵宾观看比赛或演出的场所,也可以成为进行各种商务交往,公关接待活动的更佳选择之一。

【扩声系统概况】:
团泊体育场的扩声系统是一个较为智能化的系统。系统大概包含四部分。即:场内比赛扩声系统、背景音乐广播系统、消防疏散系统及新闻发布系统。其中,场内比赛扩声系统采用了典型的分散式扩声设计,根据球场的实际结构与布局,在EASE4.0软件中实际建模进行模拟,更终确定方案。
从场馆的实际情况来看,球场的四面为双层看台,每侧屋顶均设置一榀大跨度主桁架,主看台及副看台屋顶主桁架跨度为124.5米,侧看台屋顶主桁架跨度为87.8米。可以看得出来跨度还不是特别大,采用“贝塔斯瑞”远程扩声设备是能保证声场覆盖均匀,语音清晰度达到国家一级标准的。因此,我们使用了“贝塔斯瑞”T-Line系列的TLA101线性阵列作为主场扩声,线阵列远程投射,方便角度控制的特点让工程师们在调试过程中会省心不少。在该场馆,共使用了48只TLA101全频线阵列音箱。采用多组多点吊装的形式,将声压均匀的覆盖了全场,同时配套使用了XA4系列专业功放了DP26处理器及周边设备20多台。
值得一提的是,团泊体育场的背景音乐广播系统和消防疏散系统的扩声设备基本上是复用的,唯一不同的是在前端设备与整个场馆消防联控进行了匹配驳接。同时,在机房增设了备用电源和应急消防电源的驳接。为了系统的安全稳定,该系统的信号传输采用了光纤传输和模拟转输双保险与自动热转换。虽然成本上有所上升,却能有效保障正常赛事活动中的正常运转。
