第14届金鸡奖、百花奖颁奖影片观摩影院

工程地区: 广东

of

海南三亚明珠影城是第14 届电影金鸡百花电影节在三亚举行而修建,是海南省目前等级更高的豪华影城。为电影节观摩参评影片和日后三亚人民观看电影提供了高质量的放映环境。
该项目的电影建筑工艺设计、观众厅建筑声学装修、电影放映和电影数字立体声还音系统工程由广东电影装饰工程公司和广东三基音响器材有限公司共同完成。其中的杜比 SR.D 和 DTS 电影数字立体声还音系统是β 3 (贝塔斯瑞)电影系统实际应用的一个典型工程案例。

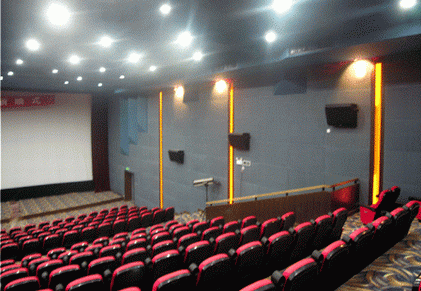

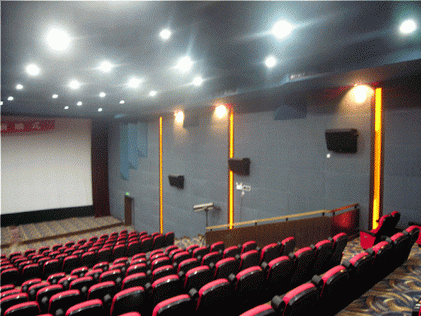

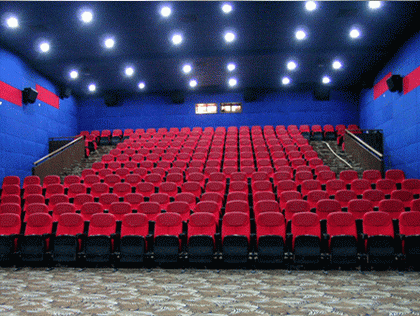

该电影城包括大、中、小四个放映厅,总座位数达780个,具体数据如下:

名称规格面积(㎡)容量(座)
1 号厅25.8m × 17m × 8.5m440334
2 号厅24m ×13.5m×8.5m330240
3 号厅15m × 12m × 8.5m180154
4 号厅13.2m × 10.5m × 7.5m14052

明珠广场的业主和电影节筹委会对电影城的建设工程要求很高,要求全面达到国家广电总局制定的五星级专业电影院的标准,但投资又必须控制在十分有限的额度之内。其中电影数字立体声系统必须满足国家广播电影电视行业标准《数字立体声电影院的技术标准》(GY/T183 - 2002)以及杜比公司和 DTS 公司有关的技术要求,根据该工程技术要求高而投资比较低的情况,广东电影装饰工程公司在立体声系统设计中选用了β3更新设计的专业影院系列产品进行配置。
以在1号厅为例,根据观众厅较大、混响时间较短的建筑声学特点,在主扬声器选择上重点考虑音色和声像定位的准确,系统主扬声器采用β3的CS3415四单元三分频全频音箱3只,该音箱的灵敏度高达103dB,指向性为90°×40°,具有适当的覆盖范围和非常清晰的边缘效应,能够很好地防止出现声干涉现象,能够满足电影数字还声准确声像定位的高要求。为了得到113dB以上强大的声压级和非常浑厚的低频音效,系统选用了β3专为大型影院设计的4只超重低音音箱CS218B 。 CS218B 低频音箱内置2只18英寸高功率低音单元,灵敏度达99dB,额定功率1200W, 低频下限可达25Hz。 在电影还原时,能够给观众感受到特别浑厚和山摇地动的低频感受。 为了营造具有强烈声音空间包围感的良好环绕声场,在大厅四周配置了12只可称为超级环绕音箱的 CSR215,该环境音箱由1只15英寸500W 低音单元和1只3英寸80W 的高音压缩驱动器组成,配合水平550-1000 、垂直550的宽指向号角取得良好的覆盖特性, CS215 这种可与普通主音箱比美的结构的技术性能,能给观众提供非常突出的环绕立体声效果和强烈的电影临场感。
系统选用了杜比 CP650D/ EX 数字立体声处理器,使系统具有后环绕声处理能力。系统还音的主观听感以及系统工作的可靠性,与功率放大器的选择关系极大。在1号厅的系统中,选用了荣获“ A ”标称号的4台β3的UA系列功放。β3的UA系列功放在稳定性、可靠性及阻尼系数、转换速率、灵敏度等方面都堪与国外产品媲美。在UA 系列功放中, UA2002功放可在2Ω的低阻负载下长时间安全工作。而 UA2000 的阻尼系数更可达800以上,转换速率更超过100v/us ,而且 可以自动识别2Ω负载并自动调整相应参数,以确保功放及系统的稳定性和可靠性。
值得一提的是,在明珠影城所有的立体声系统中均采用了β3的CSC206数字音箱控制器。 CSC206数字音箱控制器是一款能代表音响系统前级处理前沿技术的产品。该产品配合电脑软件进行 联机调试 后,可对系统的压限、延迟、补偿、参量均衡、效果预置、联级处理、系统分配进行预设存储调用,能使电影主音箱发挥出更好的技术性能,并且使功率放大器和扬声器得到更大的安全保障。该款产品可50台联级统一调控,是目前大型系统控制的一个良好的解决方案。
其余3个厅分别选用了如下配置:


设备名称数字立体
声解码器
主扬声器低频扬声器环境声扬声器功率放大器音箱控制器监听音箱
2 号厅杜比 CP650EX 后环绕β3 CS3415×3
( 电子三分频二功放 )
β3 CS218B×3β3 CS212×12

β3 UA1330×4
β3 UA2000×4

β3 CSC206×2β3 U10A(有源)×1
3号厅DTS-XD10+XD10Pβ3 CS3412 × 3
( 电子三分频二功放 )
β3 CS218B×2CS210×12

β3 UA1330×5
3 UA2000×1

β3 CSC206×2β3 U10A(有源)×1
4号厅杜比 CP650Dβ3 CS3412 × 3
( 电子三分频二功放 )
β3 CS218B×2CS210×12

β3 UA1330×5
β3 UA2000×2

β3 CSC206×2β3 U10A(有源× 1

系统完成后,放映了用于主观鉴赏评价的影片《紧急迫降》,演员对白清晰、保真度高、声像定位清楚准确、空间包围感强、动态范围大、低音强劲震撼,配合巨大的画面,具有强烈的冲击性,让每一位观众都感觉身临其境。
在本届电影金鸡百花电影节活动期间,明珠影城的4个观众厅为组委会放映了国内外多部各种类型的影片,包括不同制式的数字声迹和模拟声迹,接待了海南省和三亚市的各级领导、电影节组委会的艺术家、海南省部分电影技术人员以及广大观众,他们对明珠影城各个观众厅的放映效果,尤其是音响效果都给予肯定。
同时,相关行业技术人员对系统进行了调试检测与评估,检测数据如下:

检测项目国家行业标准要求国家行业标准要求
1号厅2 厅3号厅4号厅
左中右主声道调试基准声压级(dB)8586858685
左、中、右主声道峰值声压级(dB)103大于103大于103大于103大于103
左、中、右主声道频率特性50Hz 以下-6dB/倍频程, 50Hz~2kHz 平直, 2kHz ~10kHz ,- 3dB/倍频程, 10kHz ~ 16kHz ,- 6dB/倍频程符合符合符合符合
环境声道调试基准声压级(dB)8282838282
环境声道峰值声压级(dB)100>100>100>100>100
环境声道频率特性100Hz 以下-4dB /倍频程, 100Hz~4kHz 平直,4kHz~8kHz, - 4dB倍频程, 8kHz以上,- 9dB倍频程符合符合符合符合
次低频声道调试基准声压级(dB)9192929192
次低频声道峰值声压级(dB)113>113>113>113>113
次低频声道频率特性20Hz ~ 120Hz符合符合符合符合
效果片放映主观听感鉴定
良好良好良好良好

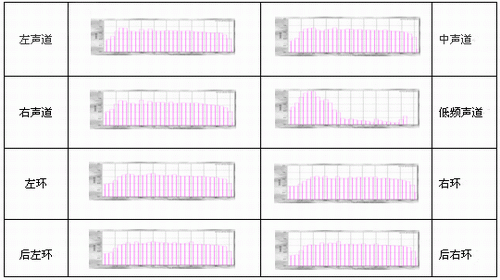

明珠影城1号厅B环特性曲线 :



行业专家们也对现场进行了评价,他们都得出了共同了结论: 4 个观众厅的音响系统都达到了国家数字立体声电影院技术规范和杜比公司及DTS公司的技术要求,具有很好的听音感受。电影节主办方和明珠广场业主均对明珠影城 4 个观众厅的音响效果表示满意。影城经过试业和正式营业,其放映和音响效果均获得广大观众的普遍好评。
