贝塔斯瑞中标呼伦贝尔盟体育中心

工程地区: 内蒙古

of



前日,从内蒙古呼伦贝尔市获悉,为期近一个月的呼伦贝尔市体育场扩声系统公开竞标活动顺利结束,通过紧张的评标、议标,三基音响凭借其先进而完善的解决方案和丰富的工程经验成功中标,正式成为呼伦贝尔体育场扩声系统供应商。

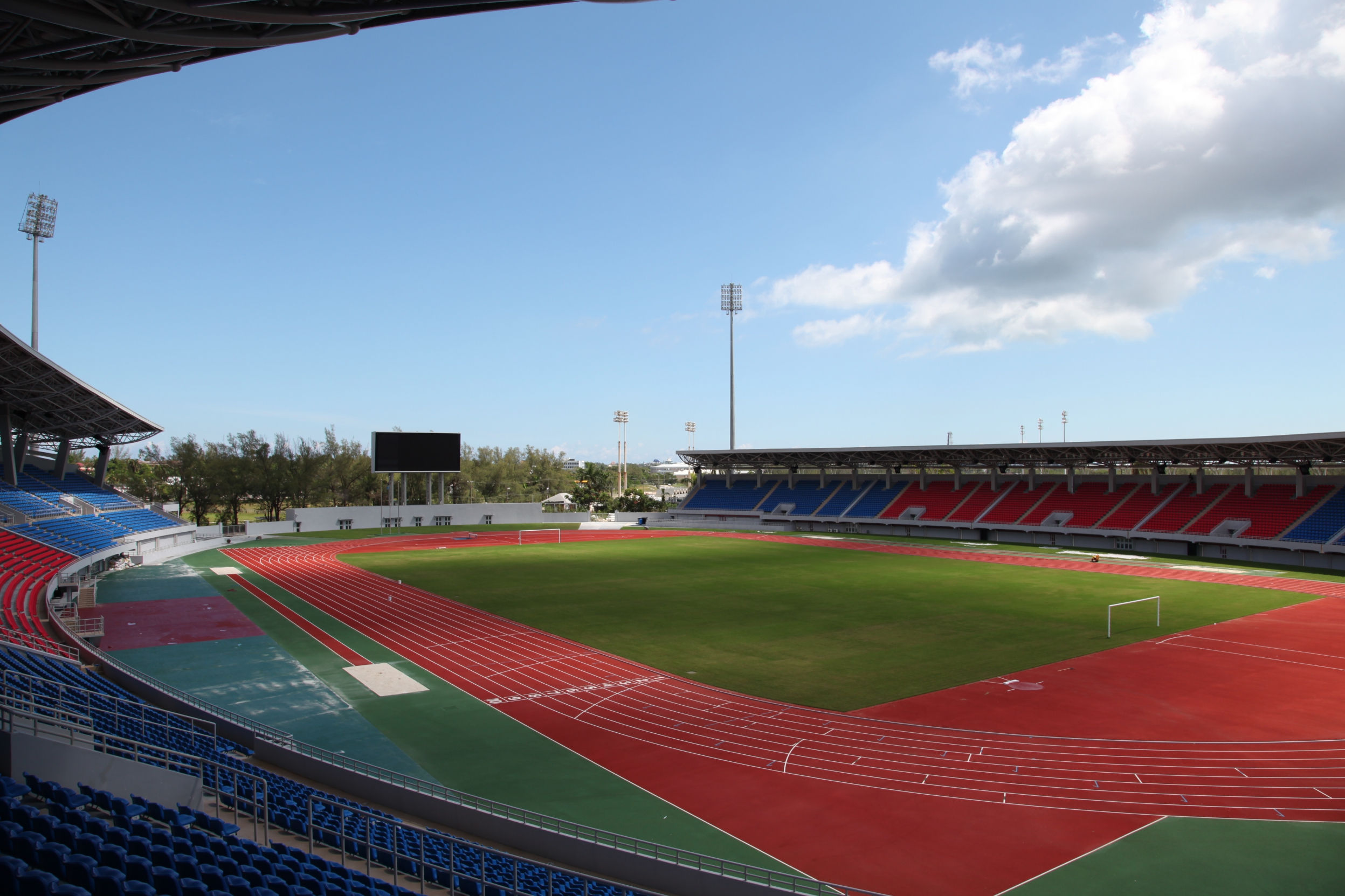

场馆概况

该项目为呼伦贝尔的一项重点工程,它位于呼伦贝尔市中心城新区体育馆北侧,由市政府斥巨资建设。
呼伦贝尔市体育场占地200余亩,建筑面积达3.3万平方米,设计建有一个标准足球场和400米标准跑道,并设有观众座席3万个。
呼伦贝尔市体育场配建的辅助用房包括满足大型运动会使用的运动员休息区、会议室、新闻媒介区、竞赛组委会办公室等,各区拥有独立的入口。体育场自2010年底开始破土建设,计划于2012年9月建成投入使用。建成后的呼伦贝尔市体育场与体育馆遥相呼应,将成为呼伦贝尔市地标性的建筑,也是该市各类体育、文化活动的主要举办地。

扩声系统概况


呼伦贝尔市体育场扩声系统在设计上较传统体育场扩声系统有着数项突破,它使用了目前专业音响领域更为先进的IP移动音频技术,在系统的便利性、智能化方面有着重大突破,而在体育场扩声系统中率先使用了基于LACAN协议的无线数字网络音频平台进行远程传输。
同时,三基音响企业应用技术团队根据呼伦贝尔当地的气候特点,在系统上除了考虑满足国家相关扩声标准外,更多的考虑其气候特点下设备的可靠性与耐用性。因此,该场馆主要设备均为全天候产品或具有防水
特性的功能性产品。呼伦贝尔市体育场扩声系统分为三个子系统和多个会议多功能厅系统;主要系统分别为体育场流动扩声系统、检录处扩声系统和会展中心扩声系统。
体育场主要举办大型体育运动会和各类文艺演出活动,它以语言、音乐扩声为主,既要满足会场的扩声也要满足观众的扩声。因此,在设备选型上我们为观众区设计选用的是“贝塔斯瑞”S系列轻量化同轴音箱,它具有体积轻便小巧、声压大全天候等特点。从而以适应音箱吊装点对承重的要求;其单元采用电脑模拟设计,低频足,短号角,大功率,高灵敏度。
体育场观众区全场采用分布式扩声方式,具体配置为:东西两侧由14组扩声阵列组成。每组由1只S1200H中高频音箱、1只S1200B低频音箱、2只S1200N全频音箱共4只成组吊挂而成,其配合专用吊架依声波扇面进行吊装,能保障观众区声音能得到良好而又均匀的覆盖。南北两侧由4组扩声阵列组成(2只S1200H+1只S1200B+2只S1200N),从而保证体育场有较高的语言清晰度,能够长时间提供足够的声压级,满足观众区的听音和国家一级体育场馆扩声标准要求。比赛区是运动员、裁判员等声音的重要来源,在扩声系统设计时,我们选用了S12L中远程扬声器,它投身距离长声音清晰透亮,能够很好的布置及声压覆盖的均匀,完善比赛场地区声能的均匀覆盖。在主机房到各分机房中我们采用了无线数字网络传输和模拟传统双线路传输,从而更大程度的降低了系统的故障风险。保证了该系统的稳定、可靠性。
由于体育场需实现多种功能,满足大型文艺演出活动,包括大型运动会的开幕式、闭幕式的文艺演出的扩声需求,因此,一套易于组建、易于操作流动功能强的演出级流动扩声系统是必须的。同时,由于呼伦贝尔年平均气温在-2℃,全看霜冻时间超过三分之二,其气候条件相对较恶劣,因此,其流动演出系统必须具备应对意外天气的功能特性。
为此,我们专门选用了“贝塔斯瑞”T-Line防水线阵列流动演出系统,从而满足该场馆的需求。
检录处是体育场进行运动员检录的重要场地,所有比赛的赛前检录都在此进行。该场地不仅仅要在本地进行人工的检录广播、比赛通知、特殊广播通知等,还有需要对其它练习场地进行广播通知,也需要接收来自主控系统的一些比赛通知和重要广播。其功能需求较多,如单纯依靠传统的扩声系统往往不易解决。
为此,我们特意为其选用了三基音响企业更新推出的,基于TCP/IP协议来实现无线数据流交互的,具有超强移动性能的IP移动音频通讯管理系统——ISTREAM。
它可将不同地方、场所的语音、音乐等进行数字数据转换,通过TCP/IP协议将本地呼叫信号智能传输系统任意一广播终端。实现点到点、点到多点、多点到多点的并发数字化音频数据传输与声音同步还原。其会展中心是该体育场功能化扩展的又一创新规划,建成后,它将会集会议、展览、商务、贸易、旅游、休闲、娱乐等多项功能为一体。是呼伦贝尔的大型、综合性展览中心。
因此,多种功能特性,其扩声系统也要跟据实际场地的功能进行不同的分区。因此三基音响在会展中心仍然使用了ISTREAM IP移动音频通讯管理系统的广播等功能。
系统在会展中心多处分别布置了双8英寸S800i有源同轴网络扬声器和双8英寸S800a有源同轴扬声器数十只;S800i扬声器具有内置AAC+、MP3、和PCM音频,10/100Mbit以太网端口,USB1.1接口,适用于闪存记忆体,用户可以通过音箱的RS232接口和电脑连接,对音箱的各种参数按照自己喜欢的风格进行精密微调,和通过IP网络进行任意音乐分区播放。
同时,还为其配套的新闻发布厅、会议室及公共区域打造了会议、背景音乐等系统。
目前,该项目已进入深化设计阶段,依项目计划,所有音响设备将于2012年9月中旬进场进行施工安装,2012年10月底联调完毕,可正式交付使用。
